扩散硅压力变送器
产品介绍
使用对象
扩散硅压力变送器液体、气体、蒸汽压力测量、液体液位测量。
特点
●精度高，稳定性好。
●二线制工作方式，4～20mA信号输出。
●敏感部件及线路板是全固体结构，坚固抗振。
●抗干扰能力强，温度稳定性好。
●防爆壳体结构，可全天候使用。
●具有zui优良的防腐性能，保证zui好的防腐性价比。
●结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装在管道上。
技术性能及指标
电源：24V·DC；无负载时变送器可工作在12V·DC，zui大为40V·DC。
负载特性：输出信号：4～20mA
负载阻抗R与电源电压V的关系：R≤50（V-12）Ω
量程和零点：打开接线端侧盖后连续可调，零点调整范围为zui大量程的±5%，量程调整范围为zui大量程的40%～100%。
温度范围：环境温度-40℃～80℃
介质温度-40℃～85℃
储存温度-40℃～85℃
超压上限：见量程表
相对湿度：0～95%。
阻尼：0.5S。
重量：0.85kg，
精度：±0.2%包括线性、变差和重复性的综合误差。
稳定性：zui大量程的±0.1%（1年）
温度影响：在-20～80℃内，变化量±0.15%/10℃。
超压影响：加超压上限内压力后，误差为zui大量程的±0.25%。
振动影响：在任何轴向上频率15Hz，误差小于zui大量程的±0.01%/g。
电源影响：小于输出量程0.01%/V。
负载影响：如输入电压满足负载特性，则无负载影响。
安装位置影响：无。
扩散硅压力变送器型谱表
膜片材料
ST-K1 陶瓷电容
ST-K2 扩散硅
| 变送器类型 | |||||||||||||||||||
|
S I |
标准型 本安型ExibⅡBT4 |
||||||||||||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
过程连接件材料 | ||||||||||||||||||
|
1 9 |
不锈钢316L 特殊要求 |
||||||||||||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
过程连接方式 | ||||||||||||||||||
|
R G M A Y |
外螺纹G 1/2 外螺纹M 20×1.5 外螺纹G 1/2 小孔 外螺纹1/2 NPT 特殊要求 |
||||||||||||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | |
密封件材料 | ||||||||||||||||||
|
1F 2F 9F |
模氟橡胶 丁腈橡胶 特殊要求 |
||||||||||||||||||
|
| | | | | | | | | | | | | | | | | | | |
信号输出方式 | ||||||||||||||||||
| 2 | 4～20mA二线 | ||||||||||||||||||
|
| | | | | | | | | | | | | | | | |
外壳类型 | ||||||||||||||||||
|
A B Y |
铝外壳无现场指示IP65 铝外壳带现场指示IP65(模拟指示表） 特殊要求 |
||||||||||||||||||
|
| | | | | | | | | | | | |
精度等级 | ||||||||||||||||||
|
2 5 9 |
0.2 0.5 特殊要求 |
||||||||||||||||||
|
| | | | | | | | |
测量范围（见标准量程表） | ||||||||||||||||||
| Y | 非标准量程 | ||||||||||||||||||
|
| | | | | | | |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||||
标准量程表
| 测量范围 | 代号 | 量程调节范围 | 过载 |
| 0～4KPa | D1 | 0.7～7KPa | 0.6 |
| 0～6KPa | D2 | 0.7～7KPa | 0.6 |
| 0～10KPa | D3 | 1.0～10KPa | 0.6 |
| 0～16KPa | D4 | 10.0～20KPa | 0.6 |
| 0～20KPa | D5 | 10.0～20KPa | 0.6 |
| 0～25KPa | D6 | 12.0～30KPa | 0.6 |
| 0～40KPa | D7 | 12.0～40KPa | 0.6 |
| 0～60KPa | D8 | 20.0～60KPa | 0.6 |
| 0～100KPa | E1 | 30.0～100KPa | 1.0 |
| 0～160KPa | E2 | 60.0～200KPa | 1.0 |
| 0～200KPa | E3 | 60.0～200KPa | 1.0 |
| 0～250KPa | E4 | 120.0～400KPa | 1.0 |
| 0～400KPa | E5 | 120.0～400KPa | 1.0 |
| 0～0.6MPa | F1 | 0.2～0.6MPa | 2.0 |
| 0～1.0MPa | F2 | 0.3～1.0MPa | 2.0 |
| 0～1.6MPa | F3 | 0.6～2.0MPa | 4.0 |
| 0～2.0MPa | F4 | 0.6～2.0MPa | 4.0 |
| 0～2.5MPa | F5 | 1.2～4.0MPa | 4.0 |
| 0～4.0MPa | F6 | 1.2～4.0MPa | 6.0 |
| 0～6.0MPa | F7 | 2.0～6.0MPa | 9.0 |
| 0～10MPa | H1 | 3.0～10MPa | 20 |
| 0～30MPa | H2 | 3.0～30MPa | 60 |
| -2～2KPa | C1 | 2.0～7.0KPa | 0.6 |
| -5～5KPa | C2 | 5.0～20KPa | 0.6 |
| -10～10KPa | C3 | 2.0～20KPa | 0.6 |
| -20～20KPa | C4 | 8.0～20KPa | 0.6 |
| -50～50KPa | C5 | 10.0～100KPa |

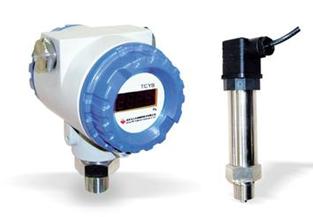

产品展示
