正压力变送器

所属分类:变送器
点击次数:416次

订购热线:0517-86994618 立即购买
产品详情
正压力变送器

产品图片


正压力变送器用途

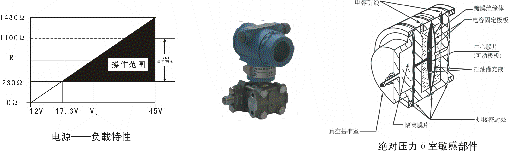

       正压力变送器的δ室(见下图)一侧接受被测正压力信号,另一侧被封闭成高真空基准室,然后将其转换成4~20mA.DC信号输出。它可以测量除气系统、蒸馏塔、蒸发器和结晶器等的正压力。

正压力变送器性能以及参数

输出信号:4~20MA.DC二线制(模拟)
二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
供电电源:12~45V.DC(详见负载特性图)
负载特性:




电源影响:<0.005%输出量程/V
负载影响:电源稳定时,无负载影响。
测量精度:调校量程的±0.1%,±0.2% (标配精度为±0.2%,若选择其他精度请在订货选型时注明。)
量 程 比:1:100或1:10
阻 尼:通常可在0.1至16秒之间任意可调。
启动时间:<2秒,不需预热
工作环境:环境温度 -29~93℃(模拟放大器)
-29~75℃(数字/智能放大器)
-29~65℃(带显示表头)
环境湿度 0~95%
防护特性:防护能力 IP65
防爆类型:隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响:零位误差:±0.5%zui大量程限值,对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响:0.05%zui大量程值,接受辐射频率27~500MHz,试验场强3V/m。
指示表(%):液晶数显 精度±0.2%
振动影响:任何方向200Hz振动时,±0.05%/g。
安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。
重 量:3.9Kg(不包括附件)


正压力变送器


代号 测量范围 (KPa)
4
5
6
7
8
0 - 6.2~ 37.4
0 - 31.1~ 186.8
0 - 117~ 689.5
0 - 345~ 2068
0 - 1170~ 6895
代号 输出形式
SF
S
4~20mA.DC 数字放大器,带4位数字显示
4~20mA.DC 智能放大器,并采用HART协议通讯
代号 容室和接头材质 排气/排液阀材质
1
2
3
4
碳钢镀铬
316钢
哈氏合金C
蒙耐尔合金
316钢
316钢
哈氏合金C
蒙耐尔合金
代号 隔离膜片材质
2
3
4
316L钢
哈氏合金C
蒙耐尔合金
代号 选用件
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
数显指示表 4位LCD数字显示
管装弯支架 (安装管φ60)
板装弯支架
管装平支架 (安装管φ60)
排气/排液阀装在容室侧面的上部
排气/排液阀装在容室侧面的下部
椭圆接头内螺纹NPT
NPT外螺纹接头
M20×1.5丁字接头
NPT外螺纹接头
隔爆型,防爆标志ExdⅡBT4-6
本安型,防爆标志ExiaⅡCT5
ST-3051AP 4 E 1 2 B1 0~30KPa 选型举例
