压力变送器

所属分类:变送器
点击次数:428次

订购热线:0517-86994618 立即购买
产品详情
  一、用途
压力变送器广泛用于石油、化工、冶金、电力、轻工、建材、科研等企事业单位,实现对流体压力的测量,并适用于各种场合全天候环境及各种腐蚀性流体。
二、特点
1、高准确度、高稳定性。除进口原装传感器已用激光修正外,对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿,因此在使用温度范围内非线性小,温度稳定性好。
2、可靠的机械保护IP65和防爆保护iaⅡCT5,适用于各种恶劣环境。
3、可用于测量粘稠、结晶及腐蚀性介质。
4、4~20mA DC标准电流信号输出,二线制工作。
5、体积小,重量轻,安装、调试、使用方便。
三、技术指标
被测介质:与316不锈钢兼容的液体、气体、蒸汽。
测量范围:-95Kpa~35Mpa
输出:4~20mA二线制.或者四线制1-5VDC
准确度:0.1%F·S  0.25% F·S  0.5% F·S
零点温度系数:小于0.02%℃
满程温度系数:小于0.02%℃
电源电压:24V DC
机械保护:IP65
防爆等级:iaⅡCT5
关联设备:EXZ2318型安全栅
温度上限:使用温度:-10~+125℃
存贮温度:-40~+145℃
过载上限:额定量程的1.5倍~3倍
相对湿度:小于95%
负载电阻:不大于750Ω
安全位置:无影响
四、物理性能
隔离膜片:316不锈钢
接触介质连接件:不锈钢
O型环:丁晴橡胶
外壳喷涂:环氧树脂
过程连接方式:1/2NPT外螺纹
M20×1.5外螺纹
电气连接:电缆孔为φ8
重量:约1kg
五、工作原理
过程压力通过压力传感器将压力信号转换成电信号,经差分放大器、输出放大器放大后,现经V/A转换器的转换,转换为现输入压力成线性对应关系的4~20mA标准电流输出信号。

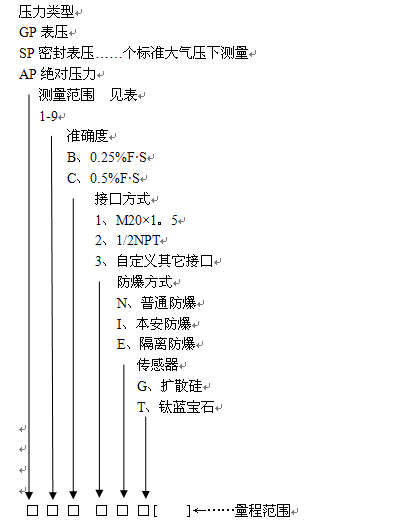

六、压力变送器选型表

测量范围
1、0~35KPa 2、0~100KPa
3、0~200KPa 4、0~350KPa
5、0~700KPa 6、0~2.1MPa
7、0~3.5MPa 8、0~7MPa
9、0~21MPa 10、0~35MPa
注:其它特殊规格,如防腐、chao高温、低温、微压等根据用户需要特殊制作。
七、安装
1、一般安装
为获得的性能,应尽量将变送器安装在温度变化小、冲击和震动小的场所。

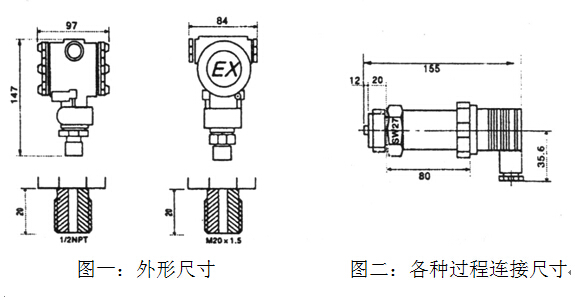

2、外形尺寸及连接方式
