产品概述

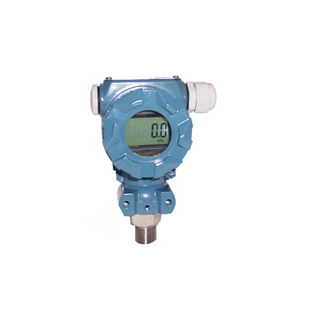

   ST-2088数显防爆压力变送器/传感器（进口芯片）性能可靠。壳体采用隔离防爆设计，电路本安防爆设计另加数显表头实现现场显示。芯体扩散硅进口芯片，电路信号隔离放大，截频干扰设计（抗干扰能力强，防雷击）过压保护，限流保护，抗冲击，防腐等设计，MF-2088数显防爆压力变送器/传感器（进口芯片）在防爆场合实践应用中获得厂家及客户的高度评价。

工作原理



       压力传感器是在单晶硅片上扩散上一个惠斯通电桥，电压阻效应是桥壁电阻值发生变化，产生一个差动电压信号。此信号经专用放大器，再经电压电流变换，将量程相对应的信号转化成标准4~20mA/0~5VDC/0~10VDC信号。





扩散硅压力变送器特点



1．性价比chao高
2．宽电压设计
3．抗冲击设计
4．高精度、高稳定
5．安装灵活,使用方便
6．体积小、重量轻、抗震动
7．接线反向和过压保护，限流保护
8．信号隔离放大，截频干扰设计，抗干扰能力强，防雷击,防腐蚀。

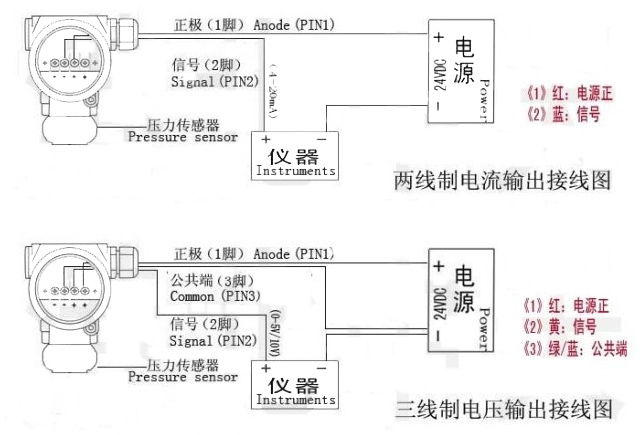

 接线图



技术参数



测量介质：   气体液体（对不锈钢没有腐蚀的气体或液体）
防爆类型：   本安防爆隔离防爆
测量介质：   气体液体
测量范围：   -0.1~20MPa（量程任选）
压力类型：   负压或表压（出厂默认表压）
精度等级：   ±0.2% F.S
连接方式：    M20*1.5   G1/4   G1/2
长期稳定性：±0.1% F.S/年
温度漂移：    ±0.01%FS/℃
供电范围：   12～36VDC
输出信号：   《普通型》4～20mA  或 0～5VDC 或 0～10VDC 或 1-5VDC等
                       《显示型》4～20mA  或 1-5VDC
介质温度：   -40～85℃
环境温度：   -40～85℃
超压：           200%
防护等级：   IP65
采样频率：   ≤2ms
探头材料：   隔膜316S,过程接头1Cr18Ni9Ti  ,2088壳铝制
负载能力：  （电流型）250~1425Ω（电压型）≥2KΩ

压力单位换算



0.1Mpa（兆帕）＝100Kpa（千帕）＝1bar（巴）≈0.98atm（标准大气压）≈ 1kgf/cm2（公斤力/厘米2） ≈14.5psi





注意事项



1.当收到产品时请检查包装是否完好，并核对变送器型号和； 规格是否与您选购的产品相符；
2.禁止测量弱酸性以上的酸性介质（PH6以下），简单识别方法手可以接触即可；
3.传感器属于器件，用户在使用时请不要自行拆解，更不能碰触膜片，以免照成产品损坏。
