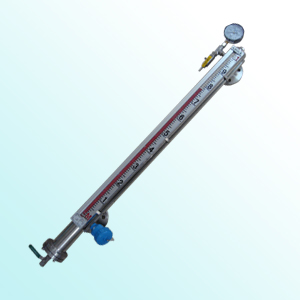

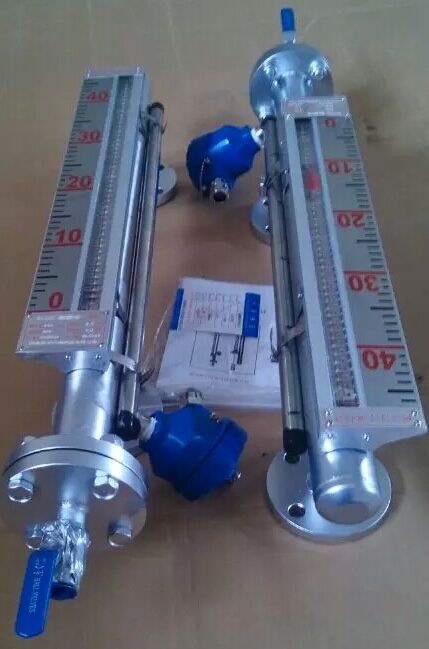

远传磁翻板液位计是基本型与远传变送器两部分的组合即可实现信号远传、液位报警及控制功能。BF-UHZ型磁翻板液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业过程中的液位测量及自动化控制。
产品特点:
适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
指示新颖，读数直观、醒目，可根据用户方便改变观察角度。
测量范围大，不受储罐高度限制。
指示机构与被测介质隔离，因而密封好，可靠性高。
耐高温，可采用不褪色陶瓷翻柱。
结构简单，安装方便，维护费低。
A.基 本 型：
测量范围：300～15000mm                            测量精度：±5.0mm，±10mm
工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃)   特殊型可达450℃
工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁)         防腐型≤0．6MPa
介质粘度 ：≤1st(10-4m2/s)                         介质密度：≥450kg/m3
介质密度差：≥ 150kg/m3                           排污接口：ZG1/2“（内）
环境振动：频率≤25Hz，振幅≤0．5mm                跟随速度：≤0.08m/s
接液材质：不锈钢（1Cr18Ni9Ti，316，316L）
不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS
连接过程 ：侧 装 式 HG20592-97 DN25   PN4.0（或用户指定）
           顶 装 式 HG20592-97 DN100 PN1.6（或用户指定）
           夹套法兰 HG20592-97 DN15   PN1.6（或用户指定）
B. 远传装置：
输出信号：4～20mA                               负载阻抗：350Ω（24VDC时）
供电电源：18～30VDC（额定24VDC）               环境温度：-40～80℃
相对湿度：≤90%RH                               功    耗：0.5W
本 安 型：ibIICT4                               隔 爆 型：dIIBT4
C. 控制报警开关
输出型式：常开常闭开关信号                      报警精度：+10mm
环境温度：-40～80℃                             工作寿命：≥105次
出线接口：M20?1.5或内螺纹3/4″
远传磁翻板液位计的特点
适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
指示新颖，读数直观、醒目。可根据用户方便改变观察角度。
测量范围大，不受储罐高度限制。
指示机构与被测介质隔离，因而密封好，可靠性高。
耐高温，可采用不褪色陶瓷翻柱。
结构简单，安装方便，维护费低。
远传磁翻板液位计的原理：
    本公司的磁翻板液位计应用液位计根据浮力原理和磁性耦合作用而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180度，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
    本公司的磁翻板液位计的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成，该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计的主导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动III型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。
    本公司的磁翻板液位计的控制与报警是通过干簧管或水银触点开关，根据液位的给定值动作，从而达到液位报警、控制和事故连锁的目的。
