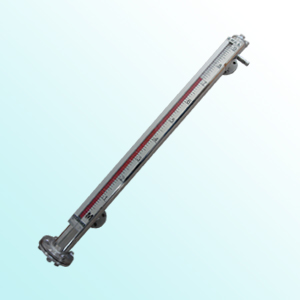

蒸汽夹套型磁翻板液位计属多功能结合为一体仪表。可以称之为防冻型磁翻板液位计,伴热型磁翻板液位计等,它将液位变化传递给现场指示器指示出液位的实际高度。并配有液位报警器和液位远传装置。液位报警器可实现液位上下上限值控制、限位报警和事故联锁。液体远传装置可将液位变化线性地转换成直流4~20mADC的电流信号，实现远距离的液位指示、控制记录。液位计具有隔爆、本质安全防护性能。整机由耐磨材料制成。因此具有耐腐蚀功能。
    按此工部HG/T2742标准命名型号为UHZ系列、HG/T21584标准命名型号为UZ系列。

蒸汽夹套型磁翻板液位计的特点
1结构简单 安装方便
2检测功能齐全
3测量范围大
4指示新颖 读数直观
5耐腐蚀 防爆

蒸汽夹套型磁翻板液位计的技术参数

基本型
1测量范围：H=0~6000mm内由用户任意选择
2指示精度：±10mm
3介质密度：≥0.45g/cm3
4介质粘度：<1ST（10-4m2/s）
5连接法兰：（1）PN2.5，4.0MPa时，法兰为JB/T82.2-94，DN25 PN4.0可动凸面法兰。
          （2）PN6.3，10.0，16.0MPa时法兰为JB/T82.2-94，DN25固定法兰。
          （3）PVC材质法兰JB/T82.1-94，PN1.0MPa，DN32。其它法兰标准（如HGJ，GB，ANSI等标准）请设计部门和用户注明。

液位报警器
1输出形式：常开 常闭开关信号
2工作寿命：>105次
3供电电源：24VDC 220VAC
4触点容量：220VAC 2A
5报警精度：±5mm
6环境温度：-40~±60℃
7出线口接头：内螺纹M20×1.5
8防爆标志：隔爆型dⅡBT4
           本安型ibⅡBT4
本安型敷设电缆的电感、电容量不超过4.2mH、0.13υF
本安型配用安全栅
液位远传装置
1远传量程：0~6000mm（任意选用）
2精度：±10mm
3回差：±10mm
4输出信号：4~20mADC
5额定负载电阻：250η
6供电电源：24VDC
7环境温度：-40~+60℃
8出线口接头：内螺纹M20×1.5
9防爆标志：隔爆型dⅡBT4
