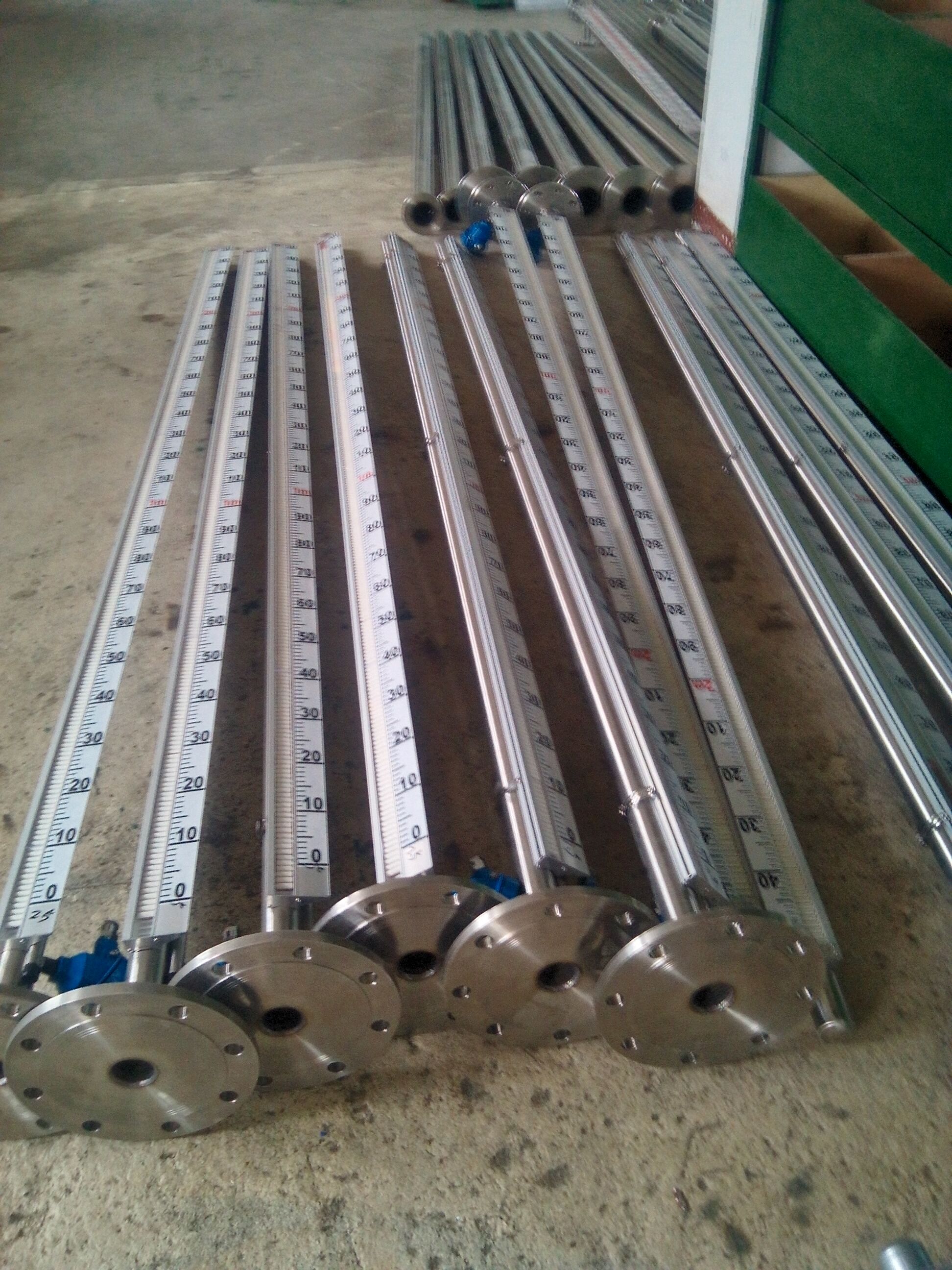

ST-UHZ系列磁性翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。磁浮子液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器， 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。
ST-UHZ系列磁性翻板液位计有如下结构特点：
1、基本型
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。
3、电远传
在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

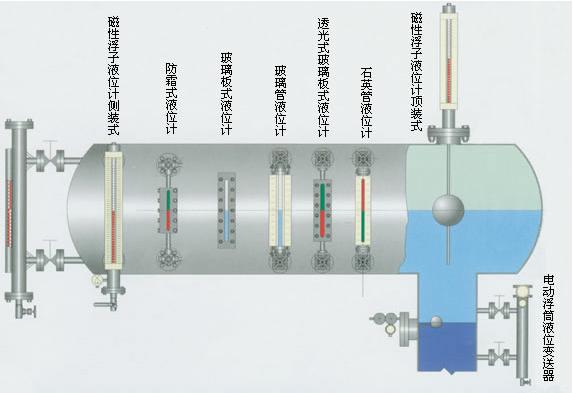

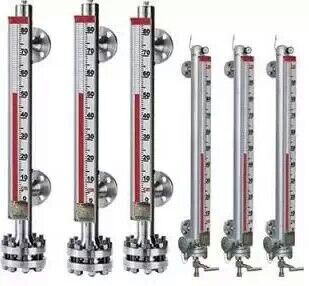

各类型磁性翻板液位计的安装方式：
磁性翻板液位计规格型号：
|
系 列 型 号 UHZ-500 |
结构特点 | 接液材质 |
测量范围 (mm) |
适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
|
温度 (℃) |
压力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加长 基本 重量 |
||||
| C10 | 标准型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高压型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高温型 高压型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低温型号 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油气 专用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外层玻 璃钢） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外层 玻 璃钢） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不锈钢内 衬PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸气夹套 加热型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介质型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品专 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| 500C | 配套仪表及附件内容 | |||||||||||
| O | 盲板法兰，不配排污阀 | |||||||||||
| L | 液位计底部配排污阀 | |||||||||||
| O | 无液位报警开关 | |||||||||||
| H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 | |||||||||||
| G | 高位报警开关，区域型报警AK-1型 |
附DF-1型转换言放大器壹台 |
||||||||||
| D | 低位报警开关，区域型报警AK-1型 | |||||||||||
| Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 | |||||||||||
| S | 高位和低位一体化型报警开关，区域型报警AK-2型 | |||||||||||
| O | 无液位控制开关 | |||||||||||
| H | 上限控制开关，单点干簧CK-1型 | |||||||||||
| L | 下限控制开关，单点干簧CK-1型 | |||||||||||
| B | 上限、下限控制开关全配，单点干簧CK-1型贰付 | |||||||||||
| W | 上限、下限控制开关一体化，双点干簧CK-2型 | |||||||||||
| T | 上限控制开关，霍尔型传感器CK-3型 | |||||||||||
| L | 下限控制开关，霍尔型传感器CK-4型 | |||||||||||
| E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 | |||||||||||
| C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 | |||||||||||
| O | 无远传变送器装置 | |||||||||||
| R | 配LB型捆绑式变送器，输出二线制4-20mADC | |||||||||||
| S | 静压式远传变送器，（URS-100）输出二线制4-20mADC | |||||||||||
| O | 普通防水型 | |||||||||||
| B | 本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 | |||||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||||
| O | 不配远传显示仪表 | |||||||||||
| A | 数字、光柱显示调节报警仪 XGTH-510（竖式） | |||||||||||
| B | 数字、光柱显示调节报警仪 XGTA-810（横式） | |||||||||||
| C | 数字显示调节报警仪 XMTA-810（横式） | |||||||||||
| E | 双光柱液位显示仪 XGH-202（竖式） | |||||||||||
| D | 智能型液位/容量（重量）显示调节仪XMT-620（横式） | |||||||||||
| 测量范围(mm) | ||||||||||||
| 介质密度(g/cm3) | ||||||||||||
| - | D | 开口常压容器 | ||||||||||
| □ | 工作压力(MPa) | |||||||||||
