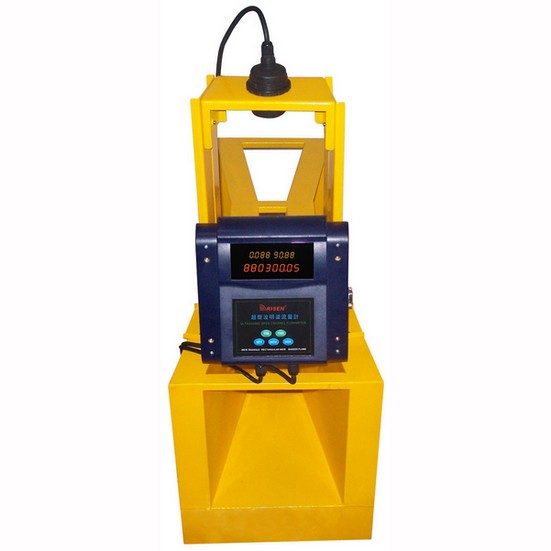

超声波明渠流量计

所属分类:流量仪表
点击次数:111次

订购热线:0517-86994618 立即购买
产品详情

一、明渠流量计概述:

LDM-51智能型明渠流量计是由流量显示仪、流速计、液位计组成的流速面积法测流量的明渠测量流量系统。

LDM-51智能明渠流量计系统,适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。

二、明渠流量计工作原理:

  • LDM-51智能明渠流量计以流速-水位运算法为基础,并采用了先进的伺服水位跟踪测速系统和微处理器,从而确保测速和运算的准确性的一种新型智能化流量系统,根据渠道的宽度和测量精度的要求,采用明渠测流的数学模型。
  • LDM-51智能型明渠流量系统显示仪中微处理器根据传感器实测的水位值、流速值和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数,并按照预定的数学模型计算出渠道的断面平均瞬时流量。

三、明渠流量计特点:

  • 明渠流量计测量范围大(0.01-10m/s),流量测量不受支流面回水的影响;
  • 明渠流量计测量不受水中漂浮物、泥沙、气泡和水位大幅度变化的影响,流速传感器结构简单、体积小、安装方便对水流不产生阻力。标准渠道不需要改造即可直接安装,安装施工费用低;
  • 仪表显示功能:可同时显示水位、断面平均流速、断面瞬时流量、累计流量等测量数据;
  • 仪表输出接口:脉冲(频率)、RS485/RS232、(电流);
  • 仪表报警内容:水位超限、流量超限、流速超限等报警项;
  • 明渠流量计具有数据永久保存功能,可在长期断电的情况下保存设置参数和流量值;
  • 仪表具有:有线、无线数据远传功能(GPRS无线通讯);
  • 通讯协议支持标准Modbus(RTU)协议;
  • 仪表内置防雷功能;

四、明渠流量计主要技术指标

  • 测量精度:流速±1.0% 、水位±0.5% 、系统±2.5%
  • 功耗:<5VA
  • 电源:DC12V/24V、AC220V
  • 测量范围:流速0.01-10m/s
    渠宽0.5-20m
    渠深0.5-20m
  • 累积流量显示最大值:9999999999
  • 瞬时流量显示最大值:10000
  • 流速显示最大值:19.99
  • 水位显示最大值:19.999

五、明渠流量计安装示意图:

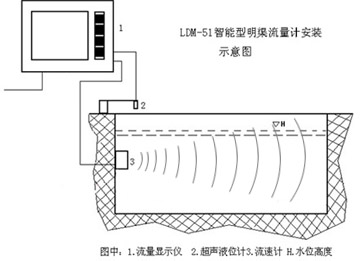

(1)、电磁流速——超声波液位示意图:

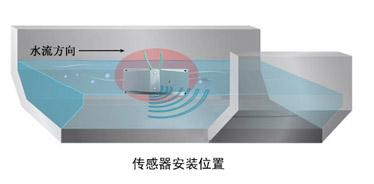

(2)、 电磁流速——压阻式液位示意图:

六、智能明渠流量计的实用案例

明渠流量计在新疆安装现场

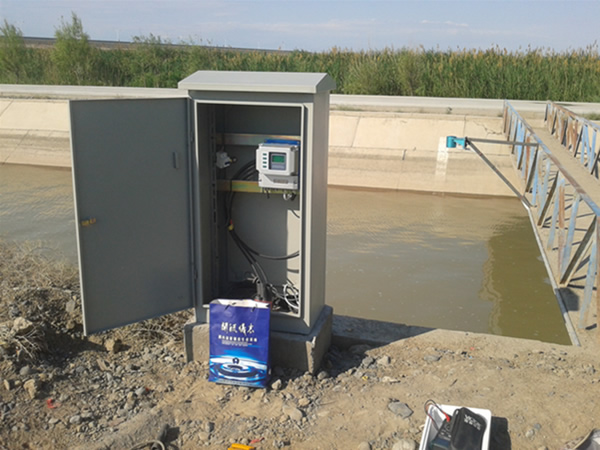

明渠流量计仪表箱

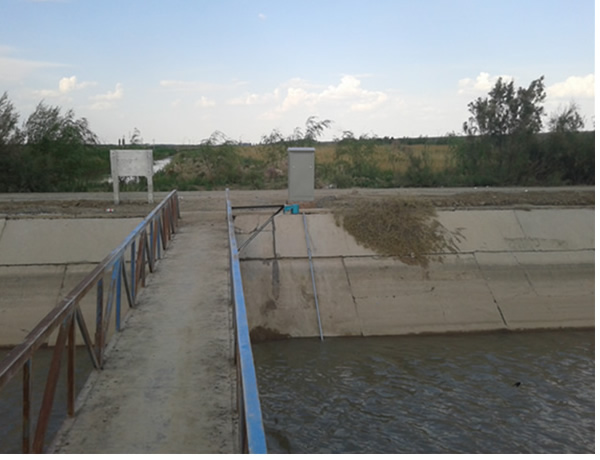

明渠流量计安装现场
