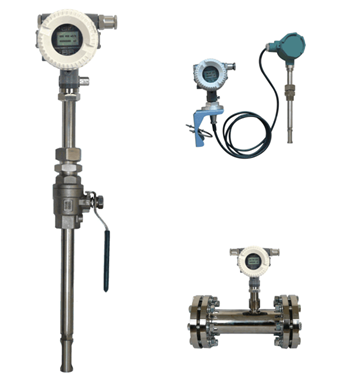

ST-RSQ系列热式气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小，数字化程度高，安装方便，测量准确等优点。
一、产品的技术优势：
1、专有流量数据模型算法；模糊理论控制温度、湿度算法；
2、高性能智能微处理器及模数、数模转换芯片；
3、宽量程比1000：1；大口径，低流速，压损可忽略；
4、直接测量质量流量，无须温压补偿；
5、低流速测量非常灵敏；
6、设计、选型方便，安装、使用简便；
7、适合各类单一或混合气体流量测量。
二、产品特点：
1、采用稳定性高的铂RTD传感器
2、采用享有专有技术”平衡结构封装”,介质温度自补偿
3、专有算法,可实现高线性、高重复性、高精度
4、量程比宽1000:1,可据用户要求可拓展
5、可实现大管径小流量测量，zui小流量可测低至零,分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、直管段要求不高1-2D
8、与介质的温度、压力无关
9、专有高温算法，介质温度可达+510℃，
10、采用高湿算法，实现高精度测量
11、对流量信号键入12点动态修正，内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、在线不断流装卸，维护方便
三、应用场合：
1、公用工程---电﹑气﹑ 水处理的监控
管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气
2、石油与天然气工业
能量交换；填井气回收； 燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控
3、电力行业
燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量
4、化学行业
烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量 ；电池工厂各种气体流量测量
5、冶金行业
钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制
6、纸浆与造纸行业
废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量
7、食品及医药行业
加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制
8、环保
沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量
9、其他行业
工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制
四、性能指标：
1、测量范围：0.5—100Nm/s （20℃，101.33KPa）
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比：通常100：1（取决于标定流量的范围）
4、管径范围: 15mm～6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、传感器直径：ф3、ф2.5
9、插入式传感器探杆直径：ф19（标准）、ф16、ф12
10、传感器材质：316不锈钢、哈氏合金、钛
11、探杆材质（保护套）： 316不锈钢（标准）、哈氏合金
12、双向测量介质流量
13、模拟量输出：流量：4-20mADC, 温度：4-20mADC, zui大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正，内置10段非线性修正
16、通讯：串口输出RS232/RS485
17、供电电源：24VDC/600mA；220VAC/2W；110VAC/3W
18、报警：1－2路继电器输出、5A/220V、5A/30VDC、键入设定??
19、大屏幕LCD显示：七位瞬时流量，八位累积流量
20、过程压力:1.6Mpa（zui大20MPa）
21、安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。
22、防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防护等级：IP65
五、传感器参数：
管段传感器数据表 （螺纹连接）
|
内径 |
重量 |
安装长度 |
连接螺纹 |
额定压力 |
|
|
带连接件 |
不带连接件 |
||||
|
20 |
4.5 |
280 |
R3/4″ |
G1″ |
1.6MPa |
|
25 |
4.7 |
280 |
R1″ |
G11/4″ |
|
|
40 |
5.0 |
280 |
R11/2″ |
G2″ |
|
管段传感器尺寸表(法兰连接)
|
内径 |
重量 |
安装长度 |
法兰尺寸（mm） |
额定压力 |
||
|
D |
D0 |
N×A |
||||
|
20 |
6.2 |
280 |
105 |
75 |
4×14 |
1.0 |
|
25 |
6.6 |
280 |
115 |
85 |
4×14 |
|
|
32 |
7.2 |
280 |
140 |
100 |
4×18 |
|
|
40 |
8.2 |
280 |
150 |
110 |
4×18 |
|
|
50 |
9.6 |
280 |
165 |
125 |
4×18 |
|
|
65 |
10.8 |
280 |
185 |
145 |
4×18 |
|
|
80 |
13.1 |
280 |
200 |
160 |
8×18 |
|
|
100 |
16.5 |
280 |
220 |
180 |
8×18 |
|
|
125 |
19.6 |
290 |
250 |
210 |
8×18 |
|
|
150 |
29.8 |
310 |
285 |
240 |
8×22 |
|
|
200 |
40 |
340 |
340 |
295 |
8×22 |
|
|
250 |
56 |
370 |
395 |
350 |
12×22 |
|
|
300 |
66 |
410 |
455 |
400 |
12×22 |
|
|
350 |
70 |
440 |
505 |
460 |
16×22 |
|
|
400 |
75 |
480 |
565 |
515 |
16×26 |
|
|
450 |
90 |
510 |
615 |
565 |
20×26 |
|
|
500 |
105 |
550 |
670 |
620 |
20×26 |
|
|
600 |
162 |
620 |
780 |
725 |
20×30 |
|
|
700 |
180 |
690 |
860 |
810 |
24×26 |
0.6 |
|
800 |
240 |
750 |
975 |
920 |
24×30 |
|
|
1000 |
390 |
890 |
1175 |
1120 |
28×30 |
|
|
1200 |
650 |
1030 |
1405 |
1340 |
32×33 |
|
|
1400 |
850 |
1160 |
1630 |
1560 |
36×36 |
|
|
1600 |
1150 |
1290 |
1830 |
1760 |
40×36 |
|
|
1800 |
1500 |
1430 |
2045 |
1970 |
44×39 |
|
|
2000 |
1890 |
1560 |
2265 |
2180 |
48×42 |
|
六、产品选型：
| ST-RSQ |
热式气体质量流量计 |
|||||||
|
公程通径 |
-XX |
100表示DN100 |
||||||
|
安装形式 |
G |
管道式 |
||||||
|
C |
插入式 |
1 |
螺纹连接 |
|||||
|
2 |
法兰连接 |
|||||||
|
公称压力 |
A |
0~0.6MPA |
||||||
|
B |
0~1.0MPA |
|||||||
|
C |
0~1.6MPA |
|||||||
|
D |
0~2.5MPA |
|||||||
|
E |
0~4.0MPA |
|||||||
|
F |
0~6.4MPA |
|||||||
|
G |
0~10MPA |
|||||||
|
H |
0~16MPA |
|||||||
|
工艺条件 |
0 |
普通 |
||||||
|
1 |
防腐 |
|||||||
|
2 |
防爆 |
|||||||
|
3 |
高温 |
|||||||
|
输入信号 |
A |
无输出 |
||||||
|
B |
4~20MA |
|||||||
|
C |
RS485 MODBUS |
|||||||
|
供电电源 |
1 |
220V AC |
||||||
|
2 |
24V DC |
|||||||
