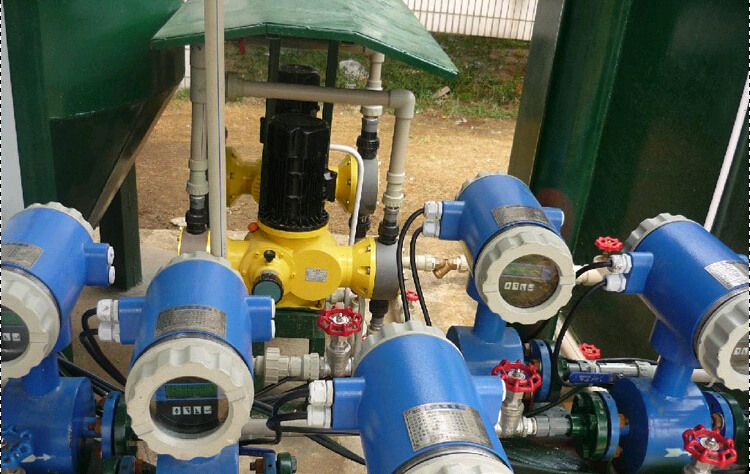

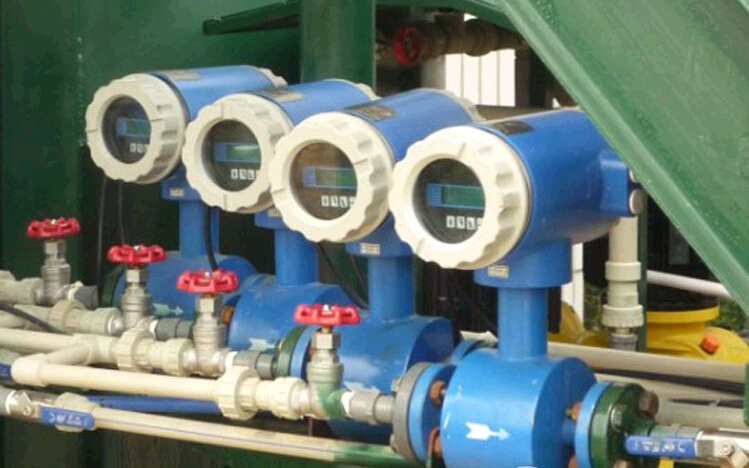

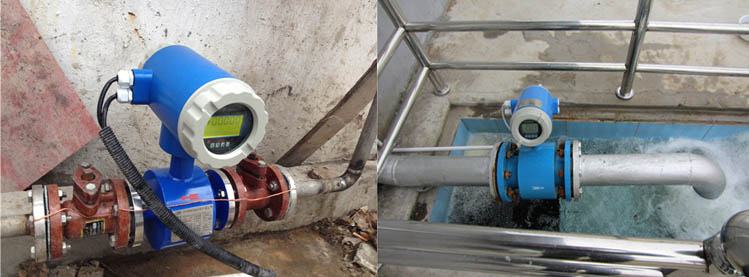

一、产品概述
ST-LDE型智能电磁流量计是采用先进技术、开发与的流体测量仪表，具有高精度、高可靠性与使用寿命长等特点。为保证产品质量，在产品结构、选材、制定工艺、装配与出厂等过程中每个环节细致研究与控制，配套完整的流量标定检测系统。为适应测量现场的需求，开发出高压型电磁流量计系统、插入式电磁流量计系统，特别是插入式电磁流量计在大口径管道系统中应用具有良好经济型、时效性、稳定性。在线安装型可以不停产安装与检修，使用简便。使得的电磁流量计系统适合石油、化工、能源、冶金、食品、环保、水利等各个领域。
二、产品特点
电磁流量计内部无阻流件，几乎没有压力损失和流体阻塞的情况。
无机械惯性，响应快速，流体测量范围宽（流速0.3-12m/s）稳定性好，可以用于自动检测、调节和程控系统。
测量电导率大于5u S/cm液体，测量不受流体密度、粘度、温度、压力和电导率的变化影响， 传感器感应电压信号与平均流速呈线性关系，测量精度高。
精度等级：0.2级、0.5级、1.0级、1.5级。能满足不同用户的需求。
传感器部分只有内衬和电极与被测液体接触，只要选择合适电极与内衬材料，即可以耐腐蚀和耐磨损。
电磁流量计分常规型（压力≤4.0MPa），高压型（压力≥4.0MPa）。
插入式电磁流量计系统分为简单安装型和在线安装型。
采用EEPROM存储器，测量运算数据存贮保护可靠。
采用国际先进单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，中文菜单，参数设定方便。
带4-20mA、脉冲输出，带报警，带RS485通讯接口，HART、MODBUS协议。
热能专用电磁流量计系统，集成热能系统元件与计算，既是流量仪表又是热能积算仪表，功能强大，适用于热供系统。
高清晰度LCD背光显示瞬时流量、累积流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量状态（励磁、流量、空管等）
防护等级：一体化结构IP65、分体结构IP68
防爆等级：EXdIIBT4
三、型号规格表
|
规 格 |
代 码 |
说 明 |
||
|
仪表种类 |
ST-LDE |
智能电磁流量计 |
||
|
通径代码 |
-XXX |
例：150表示DN150，若通径后I插入式 |
||
|
电极形式 |
1 |
标准固定式 |
||
|
2 |
刮刀式 |
|||
|
3 |
可拆卸更换式 |
|||
|
电极材料 |
0 |
不锈钢 |
||
|
1 |
铂（Pt） |
|||
|
2 |
哈氏B（HB） |
|||
|
3 |
钽（Ta） |
|||
|
4 |
钛（Ti） |
|||
|
5 |
哈氏C（HC） |
|||
|
内衬材料 |
3 |
氯丁橡胶 |
||
|
4 |
聚氨酯橡胶 |
|||
|
5 |
F4（PTFE） |
|||
|
6 |
F46（FEP） |
|||
|
7 |
F40（E-TFE） |
|||
|
8 |
P0（聚丙烯） |
|||
|
9 |
PPS（聚丙硫醚） |
|||
|
额定压力（MPa） |
4.0 |
DN18-80 |
||
|
1.6 |
DN100-150 |
|||
|
1.0 |
DN200-1000 |
|||
|
0.6 |
DN1100-2000 |
|||
|
0.25 |
DN2200 |
|||
|
工作温度 |
E |
≤80℃ |
||
|
H |
≤180℃ |
|||
|
接地环 |
0 |
无接地环 |
||
|
1 |
有接地环 |
|||
|
防护等级 |
0 |
IP65 |
||
|
1 |
IP68 |
|||
|
转换器形式 |
0 |
一体式 |
||
|
1 |
分体式 |
|||
|
外壳材料 |
0 |
碳钢 |
||
|
1 |
不锈钢 |
|||
|
表体法兰 |
0 |
碳钢 |
||
|
1 |
不锈钢 |
|||
|
安装配对法兰 |
0 |
不带 |
||
|
1 |
带 |
|||
|
供电电源 |
0 |
220VAC |
||
|
1 |
24VDC（Iour≥0.5A） |
|||
|
仪表量程 |
（XXX） |
例：3000表示对应zui大量程3000m3/h |
||
四、选型方法
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆收集数据：1.被测流体成份 2.zui大流量、zui小流量 3.高工作压力 4.高温度、zui低温度
◆被测流体须具备一定的导电性，导电率>5μS/CM
◆zui大流量和zui小流量须符合下表中的数值
|
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
|
φ15 |
0.0636~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.30 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～1762.5 |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
五、电磁流量计的接线
①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样
②信号电缆和其他动力电源电缆须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。
③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。

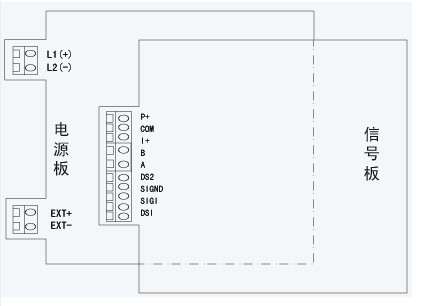

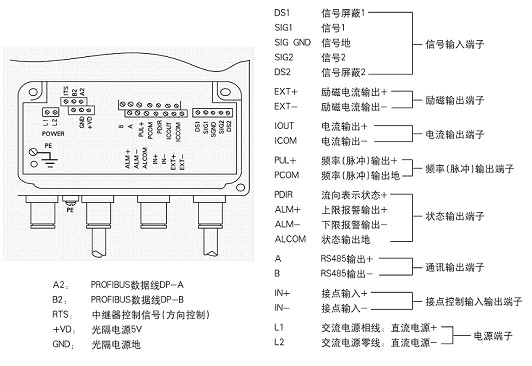

分体型电磁流量计的接线

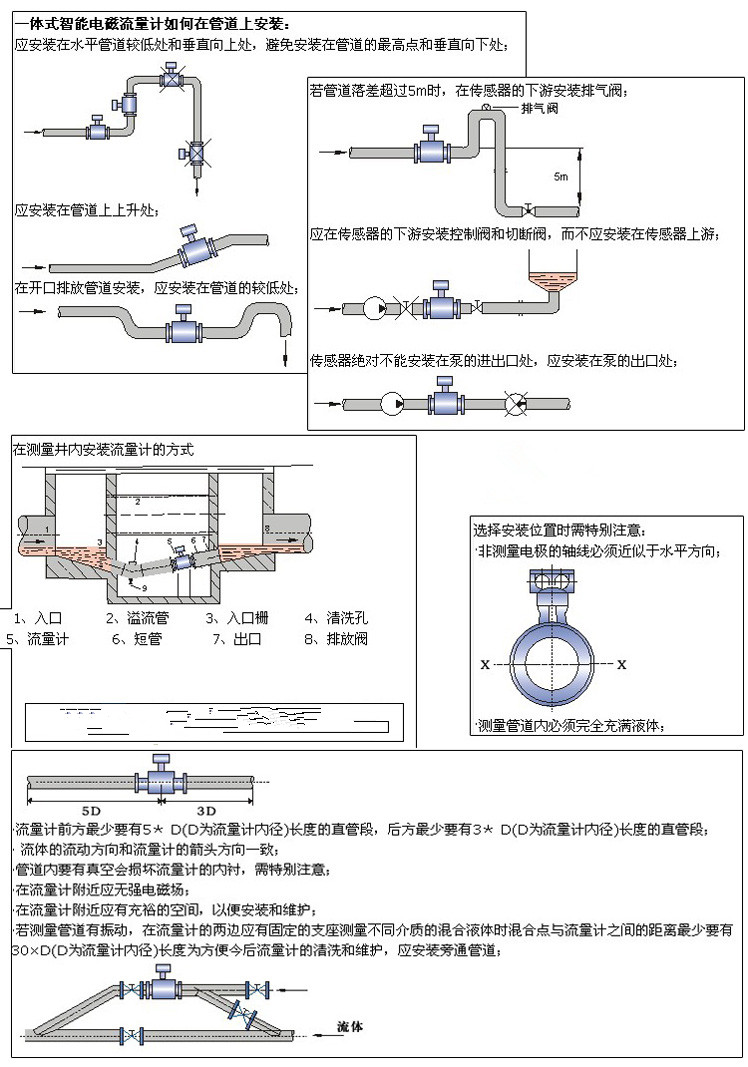

六、安装位置的选择
