安全栅
产品图片
安全栅的详细资料
将来自危险区的单/双通道热电阻信号，经隔离变送输出单/双路电流或电压信号到安全区，仪表可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品，具有在线故障自诊断功能，用户可通过专用手持式中文编程器对本产品进行输入信号类型及输出量程的设置。
该安全栅通道数:
单/双通道
传输精度:
±0.1%F.S
危险区允许输入信号
三线制热电阻
Pt100、Cu100、Cu50、BA2、BA1、G
线性电阻：0-400Ω
信号类型和量程在订货时确定，也可自行编程
该安全栅通道数:
单/双通道
传输精度:
±0.1%F.S
危险区允许输入信号
三线制热电阻
Pt100、Cu100、Cu50、BA2、BA1、G
线性电阻：0-400Ω
信号类型和量程在订货时确定，也可自行编程
国家防爆电气产品质量监督检验中心（CQST）防爆认证参数(1和2、3端子间)：
Um=250VAC/DC
Uo=11.2V，Io=117.9mA ，Po=330mW
ⅡC ：Co=1.28μF，Lo=1.79mH
ⅡB ：Co=8.82μF，Lo=5.37mH
ⅡA ：Co=37.8μF，Lo=14.32mH
输出负载能力
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
（需要更高负载能力时请在订货时说明）
国家防爆电气产品质量监督检验中心（CQST）防爆认证参数(1和2、3端子间)：
Um=250VAC/DC
Uo=11.2V，Io=117.9mA ，Po=330mW
ⅡC ：Co=1.28μF，Lo=1.79mH
ⅡB ：Co=8.82μF，Lo=5.37mH
ⅡA ：Co=37.8μF，Lo=14.32mH
输出负载能力
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
（需要更高负载能力时请在订货时说明）
该安全栅选型方法
| 型 号 | 说 明 | ||||
|
NPEXA- CA2 |
╳ | ╳ | ╳ | ╳ |
液晶检测端安全栅 热电阻输入 |
| 输入通道 | 缺省为单通道 | ||||
| D | 双输入通道 | ||||
| 第一输出 | 1 | 4-20mA | |||
| 2 | 1-5V | ||||
| 3 | 0-10mA | ||||
| 4 | 0-5V | ||||
| 5 | 0-10V | ||||
| 6 | 0-20mA | ||||
| 7 | 1：1电阻信号输出 | ||||
| 第二输出 | 缺省无第二输出 | ||||
| 1 | 4-20mA | ||||
| 2 | 1-5V | ||||
| 3 | 0-10mA | ||||
| 4 | 0-5V | ||||
| 5 | 0-10V | ||||
| 6 | 0-20mA | ||||
| 通讯、报警功能(选此项则无第二输出功能) | 缺省为无通讯功能 | ||||
| T1 | 485通讯(仅单输出） | ||||
| T2 | 232通讯(仅单输出） | ||||
| A1 | 报警继电器输出（仅单输出） | ||||
| A2 | 报警继电器输出（双输出） | ||||

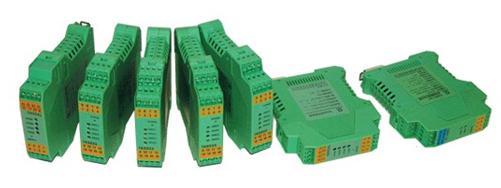

产品展示
