彩屏无纸记录仪
彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

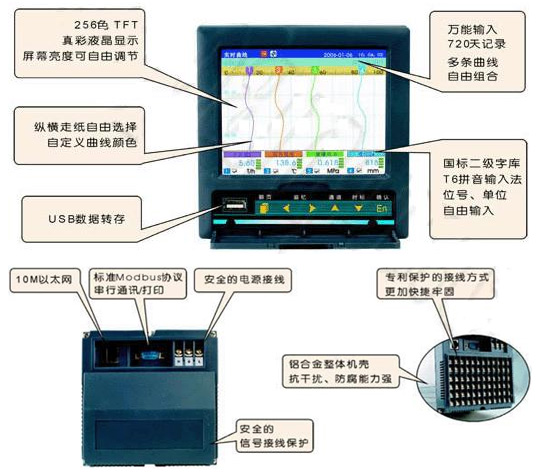

二、彩屏无纸记录仪功能特点
系统
◆ 采用zui新大规模集成电路，国际名厂元器件精心设计；
◆采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警。
◆ 5.7英寸320 ×240点阵式TFT高亮度彩色图形液晶显示,CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节。
◆全隔离输入，可输入多种信号，无需跳线，通过软件组态即可。
◆开关电源，85VAC-265VAC范围内正常工作；
◆集成硬件实时时钟，掉电情况下时钟也能准备运行；
◆提供变送器+24VDC隔离配电。
◆全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。
◆16M大容量FLASH闪丰芯片存贮历史数据，掉电永不丢失数据；
◆12路继电器报警输出。
信号
◆可输入各种标准信号，FR、20MA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20MV、100MV、10MA、WRe、F1、F2；
◆信号全量程精度±0.2%；
◆通道间隔离；
◆可提供隔离配电；
◆提供标准4-20MA输出；

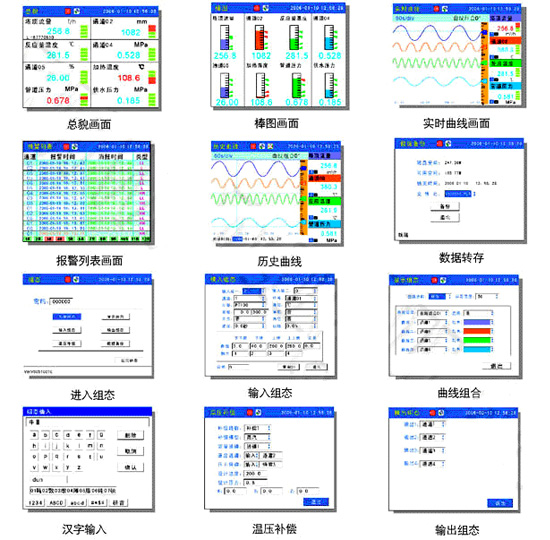

软件
◆中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
◆工程量显示数值范围宽，可显示5位数值：-9999～19999；
◆报警显示，同时指示各路通道的下下限、下限、上限、上上限报警，可以记录zui近的15条报警信息；
◆支持流量累积功能；
◆4路温压补偿，支持补偿信号输入，常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽，压力补偿等常用补偿模型；
◆支持真空度科学计数法显示；
◆曲线走纸方向可设定横向或纵向；
◆4组曲线显示可以自由组合，自定义曲线颜色；
◆内置GB2312二级汉字字库（6500汉字）；
◆全新T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题；
◆汉字位号、单位自定义组合输入。
通讯
◆标准串行通讯接口：RS-485和RS-232C；
◆10M Ethernet标准RJ45接口；
◆支持标准Modbus TRU通讯协议，标准ModBus TCP通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司的ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行组态软件，无需专用驱动。
◆使用USB接口转存和备份历史记录，支持128M、256M、512M优盘；
◆支持FAT16/FAT32文件系统类型，Windows可识别历史记录文件。
◆可外接微型打印机，支持手动打印数据、曲线，自动定时自动打印数据，满足用户现场打印的需要；

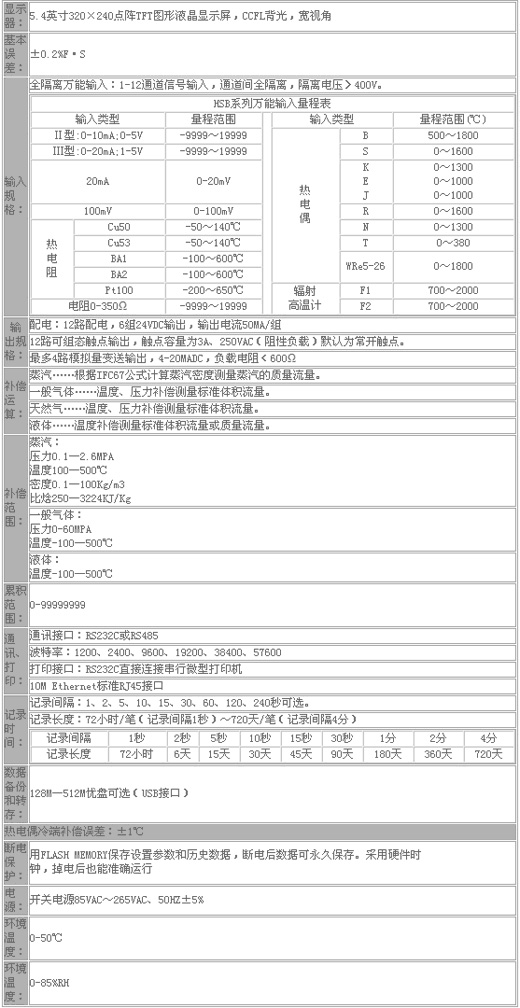

三、技术参数

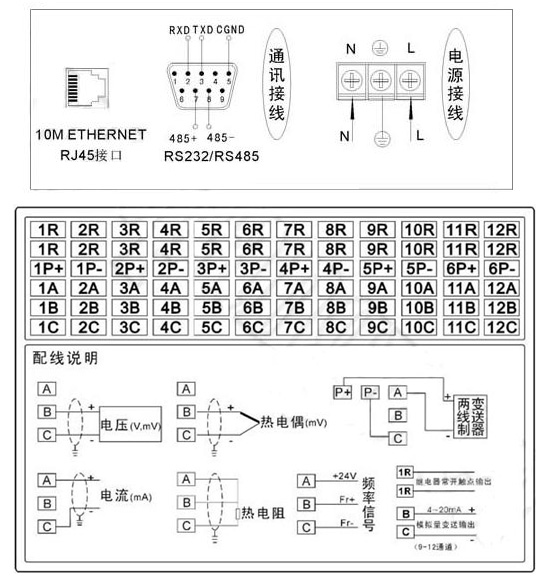

四、仪表外形尺寸，安装方法及开孔尺寸

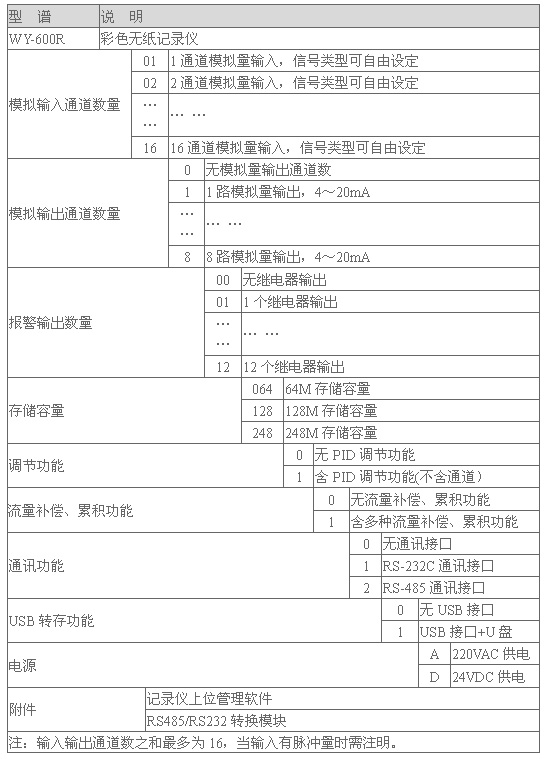

六、选型表
