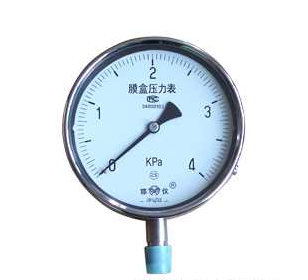

膜盒压力表YE-60/100/150系列
膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。 广泛用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。

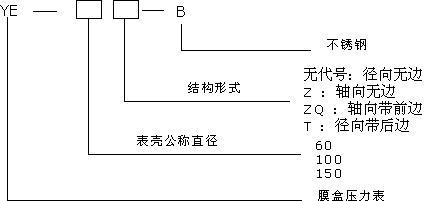

型号命名：
技术参数：
|
型号 |
结构形式 |
精确度% |
测量范围 KPa |
|
YE-60 |
径向无边 |
±2.5 |
0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；
|
|
YE-60T |
径向带后边 |
||
|
YE-60Z |
轴向无边 |
||
|
YE-60ZQ |
轴向带前边 |
||
|
YE-100 |
径向无边 |
||
|
YE-100T |
径向带后边 |
||
|
YE-100Z |
轴向无边 |
||
|
YE-100ZQ |
轴向带前边 |
||
|
YE-150 |
径向无边 |
||
|
YE-150T |
径向带后边 |
||
|
YE-150Z |
轴向无边 |
||
|
YE-150ZQ |
轴向带前边 |
||
|
注：轴向可按要求带方形前边。 |
|||
使用工作温度：-40℃～70℃
膜盒压力表执行标准：Q/320211 DGH02-2003

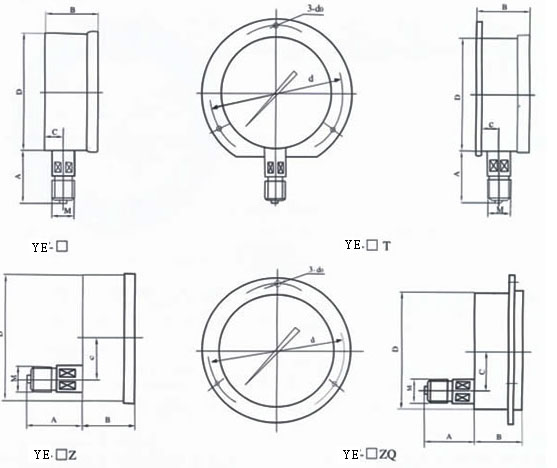

外形尺寸：
|
型 号 |
外形尺寸 mm |
||||||
|
A |
B |
C |
D |
d |
d0 |
M |
|
|
YE-60 |
31 |
32 |
14 |
60 |
/ |
/ |
14×1.5 |
|
Y-60T |
31 |
32 |
15 |
75 |
3.4 |
||
|
YE-60Z |
30 |
32 |
0 |
/ |
/ |
||
|
YE-60ZQ |
30 |
32 |
0 |
75 |
3.4 |
||
|
YE-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20×1.5 |
|
YE-100T |
44 |
46 |
19 |
118 |
5.5 |
||
|
YE-100Z |
43 |
45 |
34 |
/ |
/ |
||
|
YE-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
||
|
YE-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20×1.5 |
|
YE-150T |
50 |
48 |
20 |
165 |
5.5 |
||
|
YE-150Z |
51 |
47 |
55 |
/ |
/ |
||
|
YE-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
||
|
注：连接螺纹可按要求订货． |
|||||||
