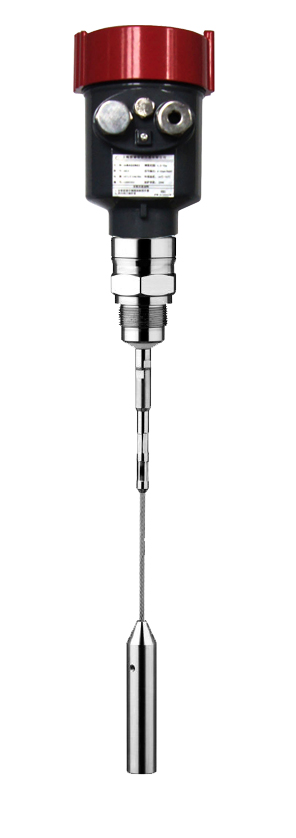

雷达液/物位计

所属分类:液位仪表
点击次数:414次

订购热线:0517-86994618 立即购买
产品详情


CLDW/YZ雷达物/液位计产品特点及原理
  CLDW/YZ雷达物/液位计产品高频雷达式液位测量仪表,测量zui大距离可达70米。

CLDW/YZ雷达物/液位计产品特点:
非接触式雷达,无磨损
几乎不受腐蚀、泡沫影响
几乎不受大气中水蒸气、温度和压力变化影响
波束角小,能量集中,增强了回波能力的同时,又有利于避开干扰物
天线尺寸小,便于安装
高信噪比,即使在波动的情况下也能获得更优的性能
保证了能理想地用于各种恶劣工况先进的“现场智能”回波处理软件技术
快速简单的分级菜单编程方式,具有快速启动向导,操作简单
标准电流信号输出(4-20毫安),支持HART® 通讯协议
可以用手操器或者使用红外手持编程器设置参数
高频26GHz信号及高的信噪比性能指标,确保在测量低介电常数物料时,仍能收到足够强的回波信号.
CLDW/YZ雷达物/液位计产品应用领域广
  适应各种存储容器或过程计量环境,液体、浆料、固体,比如:原油、轻油储罐,原煤、粉煤仓位,挥发性液体储罐,焦碳料位,浆料储罐,固体颗粒,☆适用于低介电常数液体和带搅拌器的液体储罐测量,适用于高炉料位,较厚罐顶的储罐和安装短管较高的工况测量。

CLDW/YZ雷达物/液位计技术参数:



参数:
工作频率:100MHZ-1.8GHZ
测量范围:缆式:0-30m;杆式、同轴管式:0-6m;
重复性:±2mm
分辨率:1mm
采样:回波采样55 次/s
响应速度:>0.2S(根据具体使用情况而定)
输出电流信号:4-20mA
精度:±3mm
通讯接口: HART 通讯协议
过程连接:

G1"A/G1½" A螺纹
法兰DN50,DN80,DN100,DN150,DN200,DN250
过程压力: -0.1-2MPa
电源: 电源:24VDC(±10%),纹波电压:1Vpp,耗电量:max 22.5mA
环境条件: 温度-40℃~+70℃
外壳防护 等级:  IP67
防爆等级:      EXib  IIC T6 Gb
两线制接线   仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口 2个M20*1.5或½"NPT(电缆直径5--9mm)

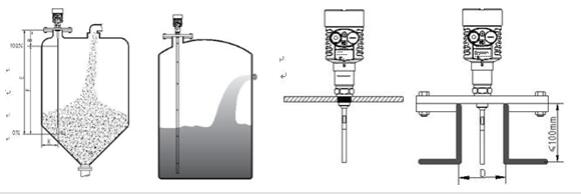

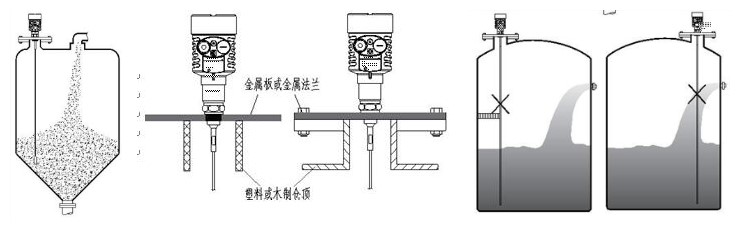

CLDW/YZ雷达物/液位计产品安装指南:
安装指南适用于缆式和杆式探头测量固体粉料和液体物体。同轴管式探头只适用于液体物体。
1.应该尽量远离出料口和进料口
2.如果容器底部是锥型的,传感器可以安装在罐
3.对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的中央。
4.建议安装在料仓直径的1/4处。缆式探头或杆式探头离罐壁zui小距离不小于
300mm,建议大于等于500mm。
5.探头底部距罐底大约30mm。探头距罐内障碍物zui小距离不小于200mm。




CLDW/YZ雷达物/液位计产品介质与测量距离的关系
介质分组    固体颗粒 液体 测量范围
1   -冷凝气,如N2CO2 3m(仅指同轴杆
式探头
2 白灰石,特种水泥,糖 液化气,如丙烷,氟利昂12/氟利昂-棕榈油,溶剂 25米
3 普通水泥,石膏  矿物油,燃料 30米
4 谷物,种子
-石头
-砂粒
-苯,苯乙烯,甲苯
-呋喃
-萘
30米
5 潮湿的石头,矿石,盐 氯苯,氯仿,纤维素喷雾
-异氰盐酸,本胺
30米
6 -金属粉末
-碳黑
-煤炭
-含水液体
-酒精
-液氨
30米
