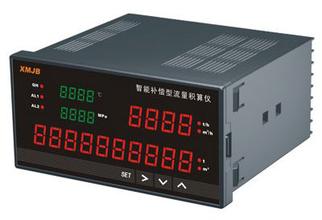

智能流量积算仪
智能流量积算仪主要特点
1、适用于各种液体、蒸汽、一般气体等的流量积算测量控制，适用于过热蒸汽/饱和蒸汽的热能测量积算控制。
2、具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如孔板、涡街、涡轮等），可自由选择多种补偿方式（如温度补偿、压力补偿、温度补偿+压力补偿等）。
3、可随意改变仪表的输入信号类型，采用zui新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
4、具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等及整十一位的流量累积测量值（0～99999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使zui大累积值达到999999999.99×100。
5、可对测量介质进行定量/批量控制（带启动停止清零功能）；通过软件处理保证总累积量的数据不丢失。
6、采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度高的积算控制，内置多种流量积算公式，可适应各测量场合，还可根据参数设定自动演算出流量系数K，使参数设定更简便，更精确。
7、可带串行通信输出，采用标准MODBUS RTU通信协议可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
技术指标
| 商 标 | 型 号 |
| ST-WS-XL | C80、S80、C90系列 |
| 输入信号 |
模 拟 量 热电偶：B、E、J、K、S、T、WRe3-25、F2 电 阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2 电 流：0～10mA、4～20mA、0～20mA 电 压：0～5V、1～5V 脉 冲 量 波 形：矩形、正弦或三角波 幅 度：光电隔离，大于4V（或根据用户要求任定） 范 围：0～10KHz（或根据用户要求任定） |
| 输出信号 |
开 关 量 ·启动、停止、清零 模拟量输出 ·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ） 报警输出 继电器控制输出--继电器ON/OFF带回差。AC220V/3A，DC24V/6A（阻性负载） 通讯输出 接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等 波特率─1200～9600bps内部自由设定 采用标准MODBUS RTU通信协议 馈电输出 DC24±1V，负载电流≤30mA |
| 特性 |
数学模型 参见说明书附录“流量积算控制仪数学模型” 测量精度 ±0.5%FS或±0.2%FS 频率转换精度 ±1脉冲（LMS）一般优于0.2% 分 辨 率 ±1字 测量范围 -19999～99999字 显示方式 ·0～99999瞬时流量测量值显示 ·0～99999999999累积值显示 ·-19999～99999温度补偿测量值显示 ·-19999～99999压力补偿测量值显示 ·-19999～99999流量（差压、频率）测量值显示 ·高亮度LED（数码管）测量显示 ·发光二极管工作状态显示 报 警 可选择继电器上限、下限报警输出，LED指示。 报警方式为带回差（用户可自由设定） 定量控制 可选择继电器流量定量到控制，LED输出指示。 可选择继电器流量定量过程控制，LED输出指示。 温度补偿 0～50℃数字式温度自动补偿 打印控制 直接配接串行打印机（TP-16ASH系列微打），打印接口为RS-232 打印精度 同仪表精度 参数设定 ·面板轻触式按键数字设定 ·参数设定值断电后保存 ·参数设定值密码锁定 ·断电后流量累积值时间保持大于两年，设定参数性保持 保护方式 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog） |
| 使用环境 |
环境温度 0～50℃ 相对湿度 ≤85%RH ·避免强腐蚀性气体 供电电压 常规型 ·AC220V %（50Hz±2Hz，线性电源） 特殊型 ·AC90V～265V--开关电源 ·DC24V±2V--开关电源 功 耗 ·≤5W（AC220V线性电源供电） ·≤4W（AC90～265V开关电源供电） ·≤4W（DC24V电源供电） |
智能流量积算仪型谱表
| 型 号 | 说 明 | ||||||||
| ST-WS-XL | □ | -□ | □ | -□ | □ | □ | -□ | □ | 无补偿输入流量（热能）积算显示控制仪 |
| 外形尺寸 |
C801 S801 C901 |
160×80mm（横式） 80×160mm（竖式） 96×96mm |
|||||||
|
通讯方式 或 打印方式 |
0 2 8 3 |
无通讯输出 RS-232C通讯口 RS-485通讯口 RS-232C打印口 |
|||||||
|
报警/变送 输出方式 |
0 2 3 4 5 8 |
无变送输出 继电器输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出 特殊要求变送输出 |
|||||||
| 输入类型 | □ | 参见“输入类型表” | |||||||
|
第一路 报警方式 |
N H L B C D |
无报警 上限报警 下限报警 （只能选其中一种报警方式） 流量定量到控制--自动启动 流量定量过程控制--自动启动 流量定量到控制--自动清零 |
|||||||
|
第二路 报警方式 |
N H L B C |
无报警 上限报警 下限报警 （只能选其中一种报警方式） 流量定量到控制--手动启动 流量定量过程控制--手动启动 |
|||||||
| 馈电输出 | P | 一路DC24V输出(见备注) | |||||||
| 供电方式 |
T W A |
AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源） |
|||||||
| 测量精度 |
B |
0.5%FS±1字（可省略） 0.2%FS±1字（请注明） |
|||||||
输入类型表
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 说明 | ||
| A | 4～20mA | -19999～99999字 | B3 | 热电偶B型 | 0～1800℃ |
本表所列为zui大 量程，可在量程 范围内通过修改 仪表二级参数确 定量程范围。 |
||
| B | 0～10mA | -19999～99999字 | S | 热电偶S型 | 0～1600℃ | |||
| C | 1～5V | -19999～99999字 | K | 热电偶K型 | 0～1300℃ | |||
| D | 0～5V | -19999～99999字 | E | 热电偶E型 | 0～1000℃ | |||
| M | 0～20mA | -19999～99999字 | T | 热电偶T型 | -199.9～400.0 | |||
| F | 频率 | 0～10KHz | J | 热电偶J型 | 0～1200℃ | |||
| C1 | Cu50 | -50.0～150.0 | W | Wre3-25 | 0～2300℃ | |||
| C2 | Cu100 | -50.0～150.0 | F2 | 高温辐射热电偶 | 0～2000℃ | |||
| G | Pt100 | -199.9～650.0 | R | 特定 | -19999～99999字 | |||
| B1 | BA1 | -199.9～600.0℃ | ||||||
| B2 | BA2 | -199.9～600.0℃ | ||||||
变送/报警输出方式
| 代 码 | 0 | 2 | 3 | 4 | 5 | 8 |
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
智能流量积算仪仪型谱表
| 型 号 | 说 明 | |||||||||||
| ST-WS-XL | □ | □ | -□ | □ | -□ | □ | □ | -□ | □ | □ | □ | 流量（热通）积算控制仪 |
| 外形尺寸 |
C8 S8 C9 |
160×80mm（横式） 80×160mm（竖式） 96×96mm |
||||||||||
| 控制作用 |
02 03 04 05 |
带温、压补偿输入 过热蒸汽带温度压力补偿-查表法 饱和蒸汽带温、压补偿-查表法 用户特定曲线补偿-查表法 |
||||||||||
|
通讯方式 或 打印方式 |
0 2 4 8 3 |
无通讯输出 RS-232C通讯口 RS-422通讯口 RS-485通讯口 RS-232C打印口 |
||||||||||
|
变送 输出方式 |
0 2 3 4 5 8 |
无变送输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出 特殊要求变送输出 |
||||||||||
|
流量 输入类型 |
□ | 参见“输入类型表” | ||||||||||
|
压力补偿 输入类型 |
□ | 参见“输入类型表” | ||||||||||
|
温度补偿 输入类型 |
□ | 参见“输入类型表” | ||||||||||
|
第一路 报警方式 |
N H L B C D |
无报警 上限报警 下限报警（只能选其中一种报警方式） 流量定量到控制--自动启动 流量定量过程控制--自动启动 流量定量到控制--自动清零 （只能选其中一种报警方式） |
||||||||||
|
第二路 报警方式 |
N H L B C |
无报警 上限报警 下限报警（只能选其中一种报警方式） 流量定量到控制--手动启动 流量定量过程控制--手动启动 |
||||||||||
| 馈电输出 |
P 2P |
一路DC24V输出(见备注) 二路DC24V输出(见备注) |
||||||||||
| 供电方式 |
T W A |
AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源） |
||||||||||
| 测量精度 | B |
0.5%FS±1字(可省略） 0.2%FS±1字（请注明） |
||||||||||
仪表通讯接口方式
| 代 码 | 0 | 2 | 8 | 3 |
| 通讯方式 | 无通讯 | RS-232通讯口 | RS-485通讯口 | RS-232打印口 |
变送/报警输出方式
| 代 码 | 0 | 1 | 2 | 3 | 4 | 5 | 8 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V |
