有纸记录仪
一、概述
有纸记录仪以独特的热打印记录方式和先进的微处理器控制技术，实现了高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录和数字打印。
有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录，能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。
二、有纸记录仪主要性能及技术指标
1．输入通道: 单点 双点 三点 四点 五点 六点 八点
每个通道测量信号种类可由用户自己设定，也可在定货时注明。[由厂方为用户设定好]
2．通道隔离: ?输入通道之间相互隔离，无干扰。
3．显示功能: ?测量值的定点或巡回显示
设定参数显示[在设定状态下]
报警提示符及提示灯
时间显示[在所有输入信号全部关闭情况下]
4．记录功能: ?采用进口固定式热敏头，无笔墨消耗，无笔位误差，抗震动
在100mm范围内有800个热印点
对测量值进行趋势记录和数字记录
在记录曲线同时打印标尺刻度及每个通道标记
每隔100mm打印一次刻度值、当前时间和走纸速度
5．实时时间:?由键盘设定当前日期和时间
即使掉电,也不影响正常计时
6．曲线迁移功能: 通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。
7．标度变换功能: 对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。
8．输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。
9．走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到990mm/h。
10．报警功能:
提供六组继电器接点输出，由用户任意组合使用
每个通道报警均可选择上限、下限、差值上限、差值下限
每个通道的报警回差可设定，继电器动作时有指示灯提示
继电器触点容量：24VDC, 3A； 220VAC, 3A
11．通讯：可提供RS232C或RS485通讯接口
【此项为扩展功能,定货时须注明】
12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出
【此项为扩展功能,定货时须注明】
13．采样周期: 0.6S
14．数字显示及报警精度: ±0.2%F?S
15．趋势记录精度: ±0.2% 「两幅」
16．数字记录精度: ±0.2%F?S
17．输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗
18．功率消耗: 不大于30W
19．正常工作环境: 温度范围：0～50°C 湿度范围：10～85 % R?H
20．电源电压: 220 V; 50 Hz
21．外形尺寸: 144′ 144′ 200 mm
22．开孔尺寸: 138+1′ 138+1 mm

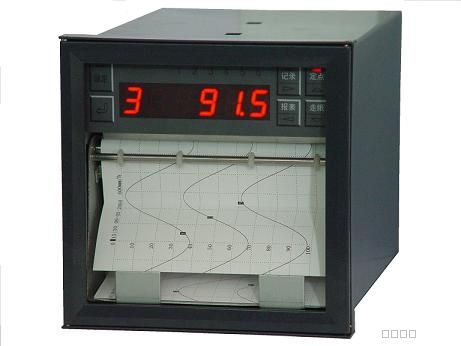

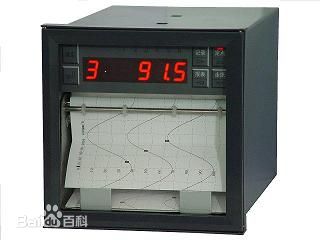

产品展示
